▽page 15

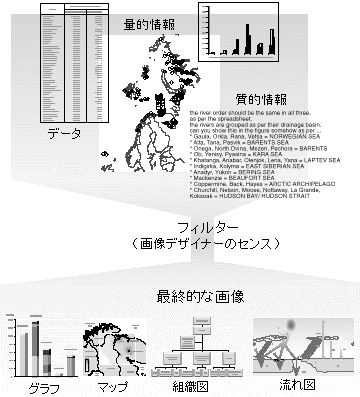

【データの修飾】 　データは、収集・解析が終了したあと、画像デザイナーによって、 加工と高品質化の作業を受けます。 　この過程でデータは、明確で効果的な画像表現に変換されます。 　理想的には、ひとつの図に入れる項目は２または３以内にとどめ、 利用者にすばやくメッセージを伝えるようにするべきです。

◆学際的アプローチ □ 倫理 データをごまかさない。 データが真実をできるだけ忠実に示すようにする。 　 □ 科学 解析、方法論 　 □ 技術 ハードウェアおよび専用（デザイン）ソフト 　 □ 美学 デザイン、スタイル、エレガンス、バランス 　 ◆はじめる前の確認 何を意図しているか？ 何を示したいか？ なぜこのデータを選んだか？ どの程度の詳しさが必要か？ どんな表現を選ぶべきか？ どんなスタイルを望むか？ どのように図を設計するか？ どのように図を作成するか？

▽page 16

◆グラフ作成におけるテンプレートの利用

【作業時間の短縮技術】 　画像作成ツールの活用によって、環境レポートの継続的、効率的な更新が 可能になります。 　このツールを活用するには、プロジェクトを長期的に捉え、 再実行を考慮した作業を最初から行うことが重要です。 　テンプレート・ライブラリを作成し、コンピュータに蓄積しておくと、 あとで複数の目的に利用することができます。 　最初の作成過程では、画像部品の作成に時間をかけます（例えば、背景図として 使用されるベースマップ、カラースケール、記号、変数セットなど）。 　そしてこれらの部品をライブラリに論理的に蓄積し、将来、テンプレートとして 容易に活用できるようにします。 　既存の部品を活用し、部品を次々と新作しないようにすることで、 作業時間を節減し、画像表現に一貫性を与えることができます。 　部品集であるライブラリは作成過程を通じて次第に充実し、 結果的に画像作成は、複数の部品を組み合わせて完成図にするという作業に 単純化されます。 　レイヤーの重ね合わせは、多くの画像ソフトが有する機能であり、 便利なテンプレートとして利用できます。 　例えば、棒グラフを作り出すテンプレートは少なくとも５つのレイヤーの 重ね合わせで構成されます（グリッド、x-y軸、変数セット、棒、残りの部品）。 　ハードディスクのファイル構造も、論理的、効率的に 組織化されるべきです。 　そうすれば、他の何百、何千というファイルに埋もれてしまうことなく、 特定のファイルを容易に探し出すことができます。

▽page 17

【適切なグラフを選ぶ】 　適切な画像表現を用いれば、利用者に説得力のあるメッセージを 伝えることができます。 　この目標に向けて、どのようなマップあるいはグラフが適切かを 判断します。 　例えば、次のような、様々な表現手法があります。 (1) 経時的トレンド：折線グラフ (2) 複数項目の割合：帯グラフまたは円グラフ (3) 比較：棒グラフ (4) 値を示すマップ：大きさの異なる円や四角 (5) 割合を示すマップ：区域の色分け

◆最終ステップ □ レビュー、クォリティチェック 綴りの正しさ 元データと図との合致 凡例と画像との整合 　 □ 画像登録 画像ファイルはjpeg、gif またはダウンロード可能な 高解像度フォーマット （例：postscript） で登録。 ◆推奨ソフト □ マップ、グラフ作成 FreehandTM(Macromedia) IllustratorTM(Adobe) Corel drawTM(Corel) 　 □ 文書編集 X-pressTM(Quark) PagemakerTM(Adobe) 　 □ 画像編集 PhotoshopTM(Adobe) Paintshop ProTM(Jasc) PhotopaintTM(Corel)

▽page 18

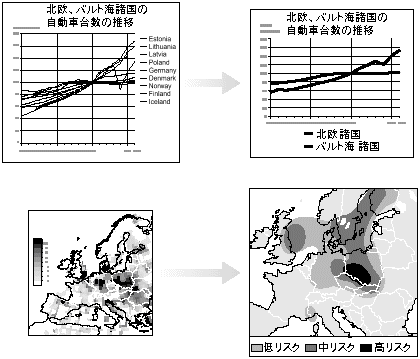

例：情報の単純化、カテゴリーの集約
